Alle Rohrverbindungsstücke sind von HECKL in eigener Fertigung aus Messing CW617N hergestellt und in Zollgrößen ab ½“ bis 2“ erhältlich. Sie sind für einen Betriebsdruck bis zu 10 bar sowie für Temperaturen von 0 bis 110° Celsius ausgelegt. Die vom DVGW zertifizierten Fittings sichern in allen Netzwerken für eine zuverlässige Lösung.

T-Stück
mit zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ × ½“ 79 10 C5322000015
¾“ × ¾“ 119 10 C5322000020
1″ × 1″ 186 10 C5322000025
1¼“ × 1¼“ 397 4 C5322000032
1½“ × 1½“ 455 4 C5322000040
2″ × 2″ 650 1 C5322000050

Winkel 90° FF
mit zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ × ½“ 58 10 C521210000015
¾“ × ¾“ 89 10 C521210000020
1″ × 1″ 154 10 C521210000025
1¼“ × 1¼“ 320 5 C521210000032
1½“ × 1½“ 398 4 C521210000040
2″ × 2″ 725 2 C521210000050

Winkel 90° MF
mit zylindrischem Innengewinde und konischem Außengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ × ½“ 63 10 C521310000015
¾“ × ¾“ 100 10 C521310000020
1″ × 1″ 195 10 C521310000025
1¼“ × 1¼“ 360 5 C521310000032
1½“ × 1½“ 455 5 C521310000040
2″ × 2″ 795 2 C521310000050

Muffe
mit zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ 51 20 C511010000015
¾“ 76 15 C511010000020
1″ 130 10 C511010000025
1¼“ 188 5 C511010000032
1½“ 210 5 C511010000040
2″ 366 2 C511010000050

Reduzierstück
mit konischem Außengewinde und zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
¾“ × ½“ 40 20  C513510002015
 1″ × ½“  99  10  C513510002515
1″ × ¾“  72 5  C513510002520
 1¼“ × ½“  192 5  C513510003215
 1¼“ × ¾“  174 5  C513510003220
 1¼“ × 1″  137 5  C513510003225
 1½“ × ½“  264 5  C513510004015
 1½“ × ¾“  242  5  C513510004020
 1½“ × 1″ 210  5  C513510004025
 1½“ × 1¼“  120  5  C513510004032
 2″ × ¾“  440  2  C513510005020
 2″ × 1″  407  2  C513510005025
 2″ × 1¼“  331  2  C513510005032
 2″ × 1½“  298  2  C513510005040

Doppelnippel
mit konischem Außengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ × ½“ 43 20 C561010000015
¾“ × ¾“ 66 20 C561010000020
1″ × 1″ 113 10 C561010000025
1¼“ × 1¼“ 204 5 C561010000032
1½“ × 1½“ 264 5 C561010000040
2″ × 2″ 449 2 C561010000050

Reduzierdoppelnippel
mit konischem Außengewinde

Gewinde Gewicht (g) VE Artikelnummer
¾“ × ½“ 69 20 C563010002015
 1″ × ½“  113  10 C563010002515
1″ × ¾“ 114 10 C563010002520
 1¼“ × ½“  177 5 C563010003215
 1¼“ × ¾“ 177 5 C563010003220
 1¼“ × 1″  194 5 C563010003225
 1½“ × ½“  230 5 C563010004015
 1½“ × ¾“  229  5  C563010004020
 1½“ × 1″ 246  5  C563010004025
 1½“ × 1¼“  247  5  C563010004032
 2″ × ¾“  338  2  C563010005020
 2″ × 1″  362  2  C563010005025
 2″ × 1¼“  371  2  C563010005032
 2″ × 1½“  380  2  C563010005040

Verschluss-Stopfen
mit Sechskant; mit konischem Außengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ 29 20 C551010000015
¾“ 48 20 C551010000020
1″ 82 10 C551010000025
1¼“ 137 5 C551010000032
1½“ 178 5 C551010000040
2″ 280 2 C551010000050

Verschlusskappe
mit zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ 31 20 C551210000015
¾“ 51 20 C551210000020
1″ 91 10 C551210000025
1¼“ 132 5 C551210000032
1½“ 193 5 C551210000040
2″ 330 2 C551210000050

Verschraubung – kurz
für Wasserzähler; mit konischem Außengewinde und zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ × ¾“ 79 20 C571210015020
¾“ × 1″ 118 10 C571210020025
1″ × 1¼“ 205 5 C571210025032
1¼“ × 1½“ 328 5 C571210032040
1½“ × 2″ 488 2 C571210040050

Verschraubung – lang
für Wasserzähler; mit konischem Außengewinde und zylindrischem Innengewinde

Gewinde Gewicht (g) VE Artikelnummer
½“ × ¾“ 93 20 C571310015020
¾“ × 1″ 145 10 C571310020025
1″ × 1¼“ 234 5 C571310025032
1½“ × 2″ 576 2 C571310040050
Anwendung: Wasser-, Trinkwasser- und Gasleitungen
Druckbeständigkeit: bis 10 bar (1,0 MPa)
Temperaturbeständigkeit: 0°C – 110
Werkstoff: Messing CW617N
Außengewinde: Konische
Innengewinde: Zylindrische (1:16)

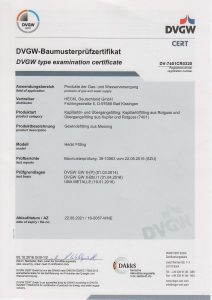

Zertifikate: DVGW-zertifiziert
  1. Die Montage darf nur von qualifiziertem Fachpersonal ausgeführt werden, da bei unsachgemäßer Handhabung Beschädigungen und Verletzungen nicht ausgeschlossen werden können.
  2. Die Fittings dürfen nur unter zugelassenem Betriebsdruck sowie Temperatur verwendet werden.
  3. Die Fittings dienen zur gegenseitigen Verbindung von Rohrstücken mit Gewinden gemäß EN 10226-1. Die Innengewinde sind zylindrisch, die Außengewinde konisch.
  4. Vor der Montage ist eine visuelle Prüfung des Fittings, vor allem der Gewinde, durchführen, eventuelle Verschmutzungen müssen entfernt werden. Im Fall eventuell festgestellter Mängel darf das Fitting nicht in das Rohr-System oder andere Systeme eingebaut werden.
  5. Um Gewindeverbindungen bei den Fittings abzudichten, sollte ein geeignetes Dichtungsmaterial benutzt werden. HECKL empfiehlt die Verwendung eines Teflonbandes, eines Teflonfadens oder flüssigen Teflonkitt. DIE VERWENDUNG VON HANFFADEN SOLLTE UNBEDINGT UNTERBLEIBEN!
  6. Das Abdichtungsband wird im Uhrzeigersinn das Fitting-Gewinde gelegt, anschließend wird das Fitting per Hand 2-3 Umdrehungen eingeschraubt. Den übrigen Teil des Gewindes wird mit Hilfe eines mit geraden glatten Mäulern versehenen Werkzeuges (idealerweise mit einem Maulschlüssel) behutsam festgezogen. Das Fitting wird immer am kantigen Teil (sechskantigen/achtkantigen Teil) auf die Seite des festgezogenen Gewindes montiert.
  7. Das Fitting muss gewaltlos und mit maximalem Moment festgezogen werden (siehe Tabelle):
    Gewinde R 1/4“ Rp 1/4“ R 3/8“ Rp 3/8“ R 1/2“ Rp 1/2“ R 3/4“ Rp 3/4“ R 1“ Rp 1“ R 5/4“ Rp 5/4“ R 6/4“ Rp 6/4“ R 2“ Rp 2“
    Höchst-spannmoment 350 kpcm / 34 Nm 400 kpcm / 34 Nm 600 kpcm / 34 Nm 900 kpcm / 34 Nm 1400 kpcm / 34 Nm 2000 kpcm / 34 Nm 2700 kpcm / 34 Nm 4000 kpcm / 34 Nm
  8. Das Fitting muss so montiert werden, dass es möglichst geringen Achsenkräften und Krümmungsmomenten ausgesetzt und eine Destruktion (Platzen) vermieden wird.
  9. Nach erfolgter Montage hat eine Funktionsprüfung des Fittings anhand einer gemäß entsprechenden Normen durchgeführten Druckprüfung zu erfolgen.
  10. Nach erfolgter Montage sollten alle eventuellen Verschmutzungen von der Rohrleitung entfernt werden.
