Anwendung: Wasser-, Trinkwasser- und Gasleitungen
Druckbeständigkeit: bis 10 bar (1,0 MPa)
Temperaturbeständigkeit: 0°C – 110
Werkstoff: Messing CW617N
Außengewinde: Konische
Innengewinde: Zylindrische (1:16)
Zertifikate: DVGW-zertifiziert
[/fusion_text]
  1. Die Montage darf nur von qualifiziertem Fachpersonal ausgeführt werden, da bei unsachgemäßer Handhabung Beschädigungen und Verletzungen nicht ausgeschlossen werden können.
  2. Die Fittings dürfen nur unter zugelassenem Betriebsdruck sowie Temperatur verwendet werden.
  3. Die Fittings dienen zur gegenseitigen Verbindung von Rohrstücken mit Gewinden gemäß EN 10226-1. Die Innengewinde sind zylindrisch, die Außengewinde konisch.
  4. Vor der Montage ist eine visuelle Prüfung des Fittings, vor allem der Gewinde, durchführen, eventuelle Verschmutzungen müssen entfernt werden. Im Fall eventuell festgestellter Mängel darf das Fitting nicht in das Rohr-System oder andere Systeme eingebaut werden.
  5. Um Gewindeverbindungen bei den Fittings abzudichten, sollte ein geeignetes Dichtungsmaterial benutzt werden. HECKL empfiehlt die Verwendung eines Teflonbandes, eines Teflonfadens oder flüssigen Teflonkitt. DIE VERWENDUNG VON HANFFADEN SOLLTE UNBEDINGT UNTERBLEIBEN!
  6. Das Abdichtungsband wird im Uhrzeigersinn das Fitting-Gewinde gelegt, anschließend wird das Fitting per Hand 2-3 Umdrehungen eingeschraubt. Den übrigen Teil des Gewindes wird mit Hilfe eines mit geraden glatten Mäulern versehenen Werkzeuges (idealerweise mit einem Maulschlüssel) behutsam festgezogen. Das Fitting wird immer am kantigen Teil (sechskantigen/achtkantigen Teil) auf die Seite des festgezogenen Gewindes montiert.
  7. Das Fitting muss gewaltlos und mit maximalem Moment festgezogen werden (siehe Tabelle):
    Gewinde R 1/4“ Rp 1/4“ R 3/8“ Rp 3/8“ R 1/2“ Rp 1/2“ R 3/4“ Rp 3/4“ R 1“ Rp 1“ R 5/4“ Rp 5/4“ R 6/4“ Rp 6/4“ R 2“ Rp 2“
    Höchst-spannmoment 350 kpcm / 34 Nm 400 kpcm / 34 Nm 600 kpcm / 34 Nm 900 kpcm / 34 Nm 1400 kpcm / 34 Nm 2000 kpcm / 34 Nm 2700 kpcm / 34 Nm 4000 kpcm / 34 Nm
  8. Das Fitting muss so montiert werden, dass es möglichst geringen Achsenkräften und Krümmungsmomenten ausgesetzt und eine Destruktion (Platzen) vermieden wird.
  9. Nach erfolgter Montage hat eine Funktionsprüfung des Fittings anhand einer gemäß entsprechenden Normen durchgeführten Druckprüfung zu erfolgen.
  10. Nach erfolgter Montage sollten alle eventuellen Verschmutzungen von der Rohrleitung entfernt werden.

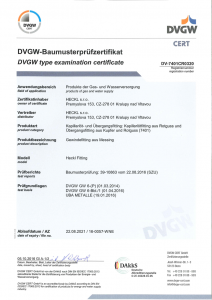

DVGW-2
